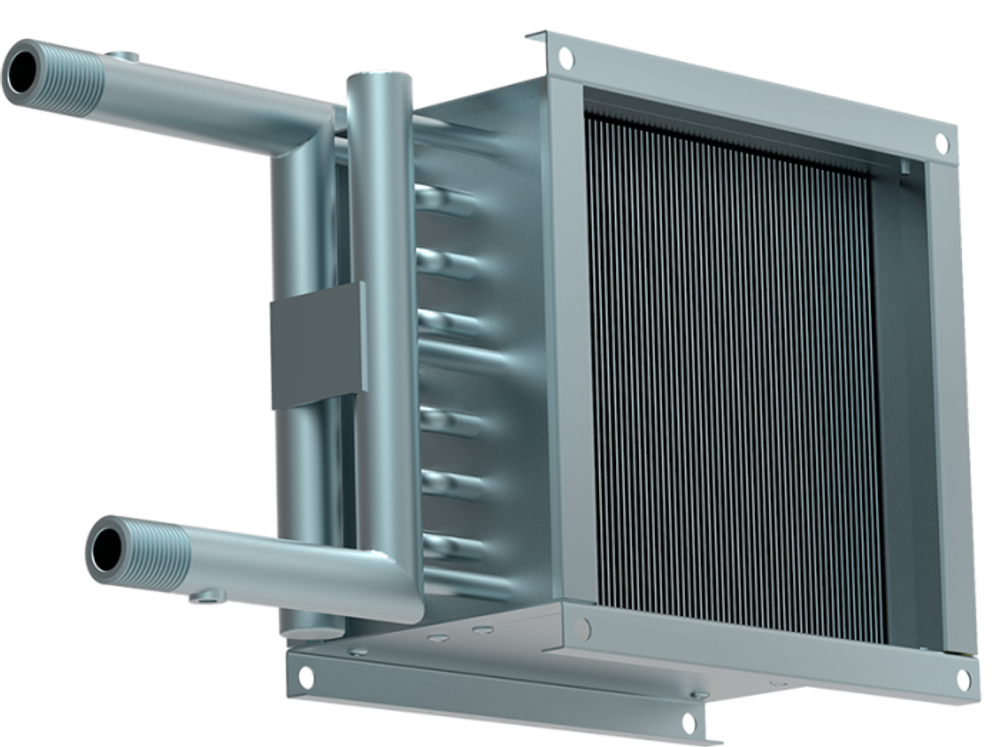

Водяные канальные нагреватели ZWA предназначены для подогрева воздуха в вентиля-ционных системах и воздушного отопления жилых, производственных и общественных помещений.
Корпус изготовлен из оцинкованного стального листа. Нагреватель может быть установлен как в прямоугольный канал, так и в круглый при установке дополнительных переходников (опция).
Поверхность теплообменника изготавливается из медных труб с увеличенной площадью теплообмена. Пайка калачей осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя. Максимальная рабочая температура 150 °C, максимальное давление 16 бар. Воздухонагреватель испытан на герметичность при давлении 24 бар.
Габаритные размеры
| Типоразмер | 150х150-2 | 200х200-3 | 300х300-2 | 400х400-2 |
| Размеры, мм | B | 150 | 200 | 300 | 400 |
| H | 150 | 200 | 300 | 400 |
| B1 | 170 | 220 | 320 | 420 |
| H1 | 172 | 222 | 322 | 422 |
| B2 | 190 | 240 | 340 | 440 |
| H2 | 192 | 242 | 342 | 442 |
| Вес, кг | 2,8 | 4 | 5,7 | 8,1 |
Адаптеры для нагревателей
Для подключения квадратных нагревателей ZWA к круглым каналам предусмотрены адаптерыиз оцинкованной стали. Для каждого типоразмера квадратного нагревателя предусмотренынесколько стандартных адаптеров для различных диаметров воздуховодов.
Подбор адаптеров для нагревателей серии ZWA.
| Типоразмер нагревателя | 150х150-2 | 200х200-3 | 300х300-2 | 400х400-2 |
| Диаметр перехода | 100, 125, 160 | 125, 160, 200 | 160, 200, 250, 315 | 250, 315, 350, 400 |
Схема обвязки
Условные обозначения:
Т1 и Т2 — подающий и обратный трубопроводы сети теплоснабжения;
1 — узел обвязки;
2 — водяной нагреватель;
3 — регулирующий клапан;
4 — циркуляционный насос;
5 — запорные вентили;
6 — подающий и обратный трубопроводы от сети теплоснабжения к нагревателю;
7 — обратный клапан;
8 — балансировочный вентиль;
9 — водяной фильтр
Характеристики:
Бренд: Zilon
Модель: ZWA 400x400-2
Тип: Канальный нагреватель
Материал теплообменника: Медно-алюминиевый
Теплоноситель: Вода, гликоль
Максимальная температура теплоносителя: 150
Электропитание: NxNxN
Количество рядов: 2
Номинальная мощность: 28
Расстояние между ламелями: 2.1
Вес нетто: 8.1
Габаритные размеры: 620x440x150
Ширина: 620
Высота: 440
Глубина: 150
Гарантия: 36
Страна производства: Россия
Теплоизолированный корпус: нет
Каплеуловитель: нет
Поддон для канденсата: нет
