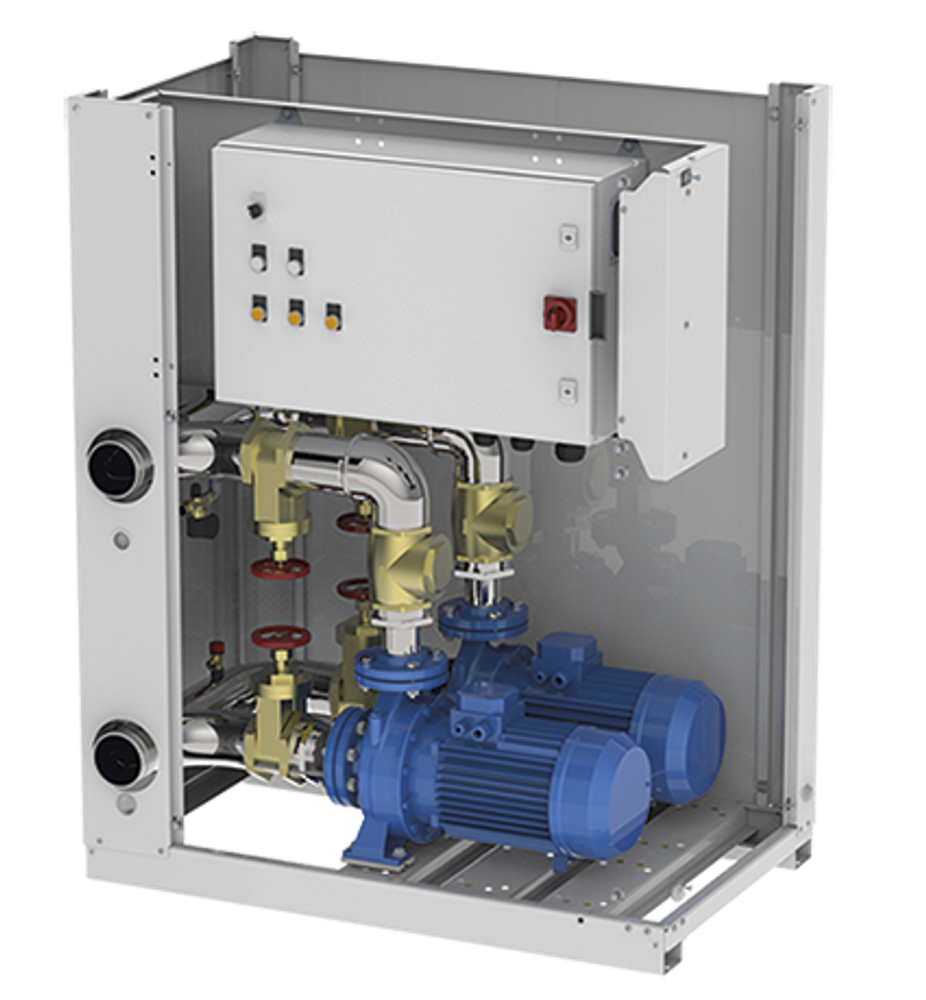

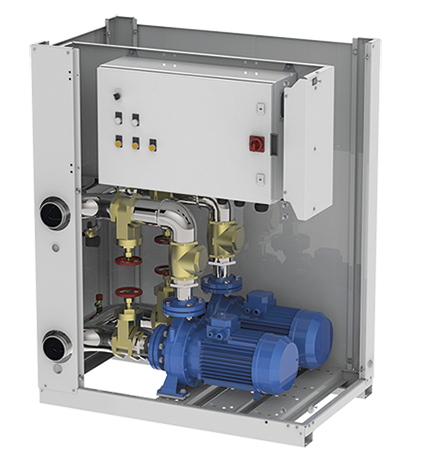

Насосные станции серии MACS-H предназначены для установки в системах центрального кондиционирования воздуха. Универсальный модельный ряд позволяет использовать станции специального назначения отдельных от системы MACS. Сдвоенные центробежные насосы работают по схеме «один рабочий + один резервный». Каждый насос оснащен одним рабочим колесом, корпусом из чугуна, электродвигателем в алюминиевом оребренном корпусе с уплотнением из керамики/графита/EPMD (IP55) и с валом двигателя из нержавеющей стали AISI 304. Плата управления гидромодулем оснащена автоматическими выключателями с тепловым и электромагнитным расцепителем, контакторами, блокиратором дверцы, защитными реле, выключателем (вкл/откл.) для каждого насоса, индикаторами электропитания и пружинными клеммами для подключения к системе кондиционирования. Корпус изготовлен из оцинкованной углеродистой стали и оцинкованных панелей с порошковым покрытием, что защищает агрегат от коррозии и негативного воздействия окружающей среды. Панели легко снимаются, обеспечивая удобство доступа к внутренним компонентам. Трубопроводы и компоненты покрыты теплоизоляцией из неопренового пенопласта толщиной 9 мм.
Характеристики:
Модель: MACS-HDP-F30/P24
Диапазон расхода воды: 23-69
Максимальный напор: 260 кПа
Напряжение питание: 400/3/50
Потребляемая мощность: 4,0
Ток при полной нагрузке: 8,7
Вес (без воды) : 220
Минимальное рабочее давление 3 бара. Минимальная температура теплоносителя -10 С.
Таблица подбора насосной станции в зависимости от холодопроизводительности системы
Холодопроизводительность системы: Расход воды системы, м3/ч
70: 11,2
140: 22,4
210: 33,6
280: 44,8
350: 56
420: 67,2
490: 78,4
560: 89,6
630: 100,8
700: 112
770: 123,2
840: 134,4
Расход воды указан для температуры холодоносителя 7/12С (вода).
Рабочие характеристики насосных станций
